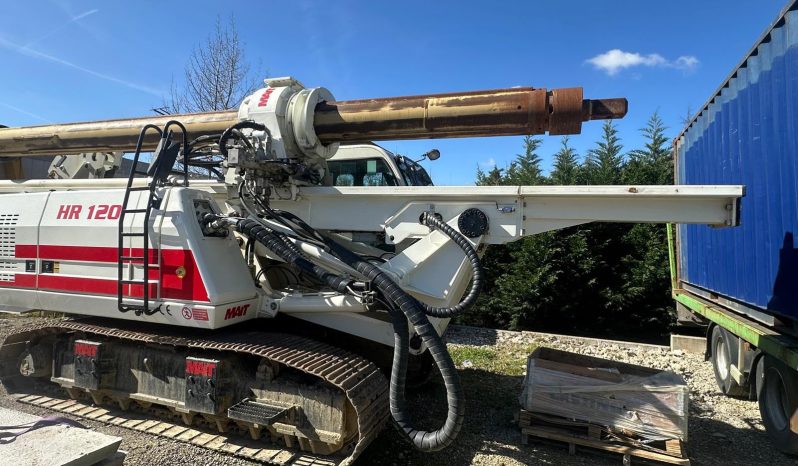

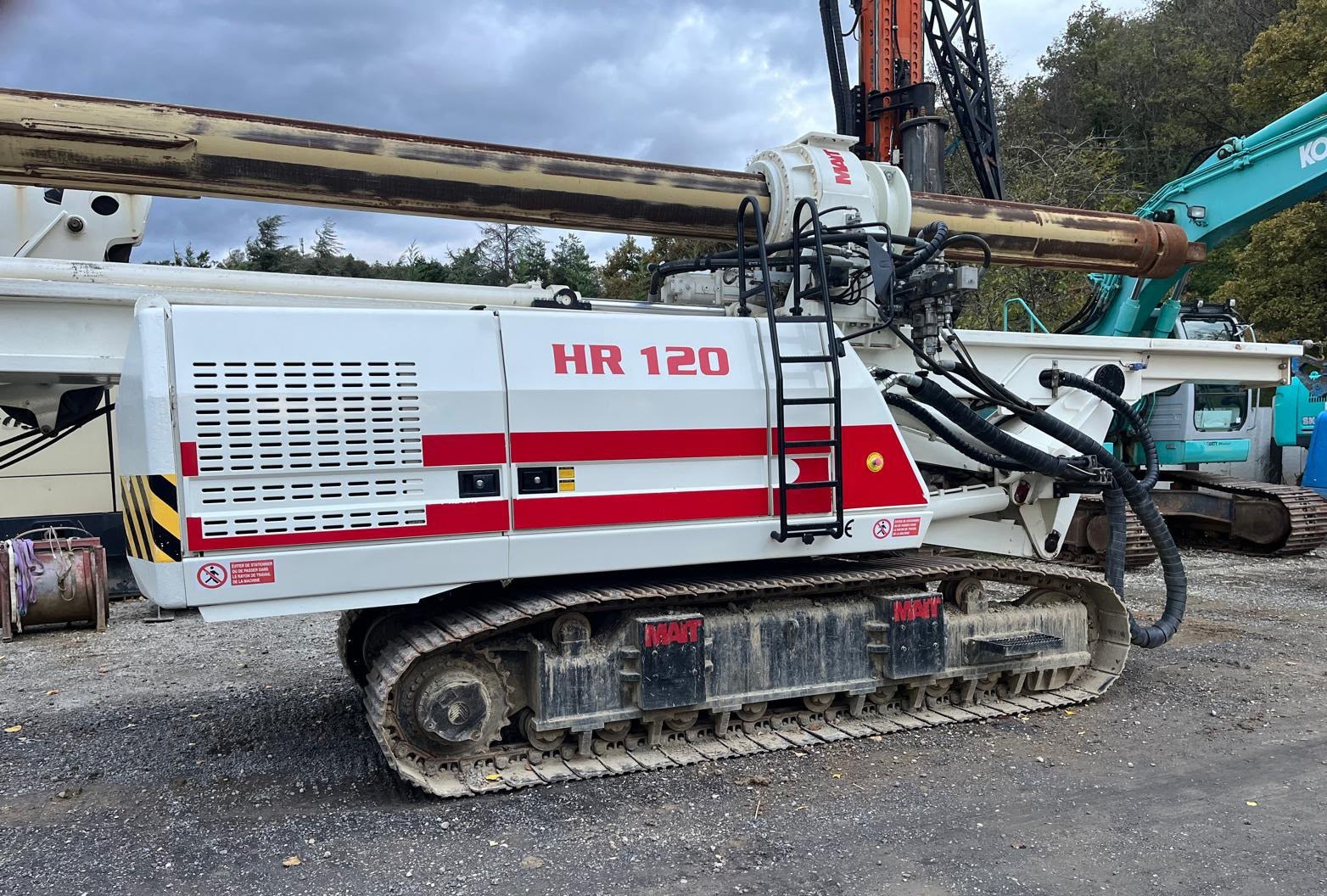

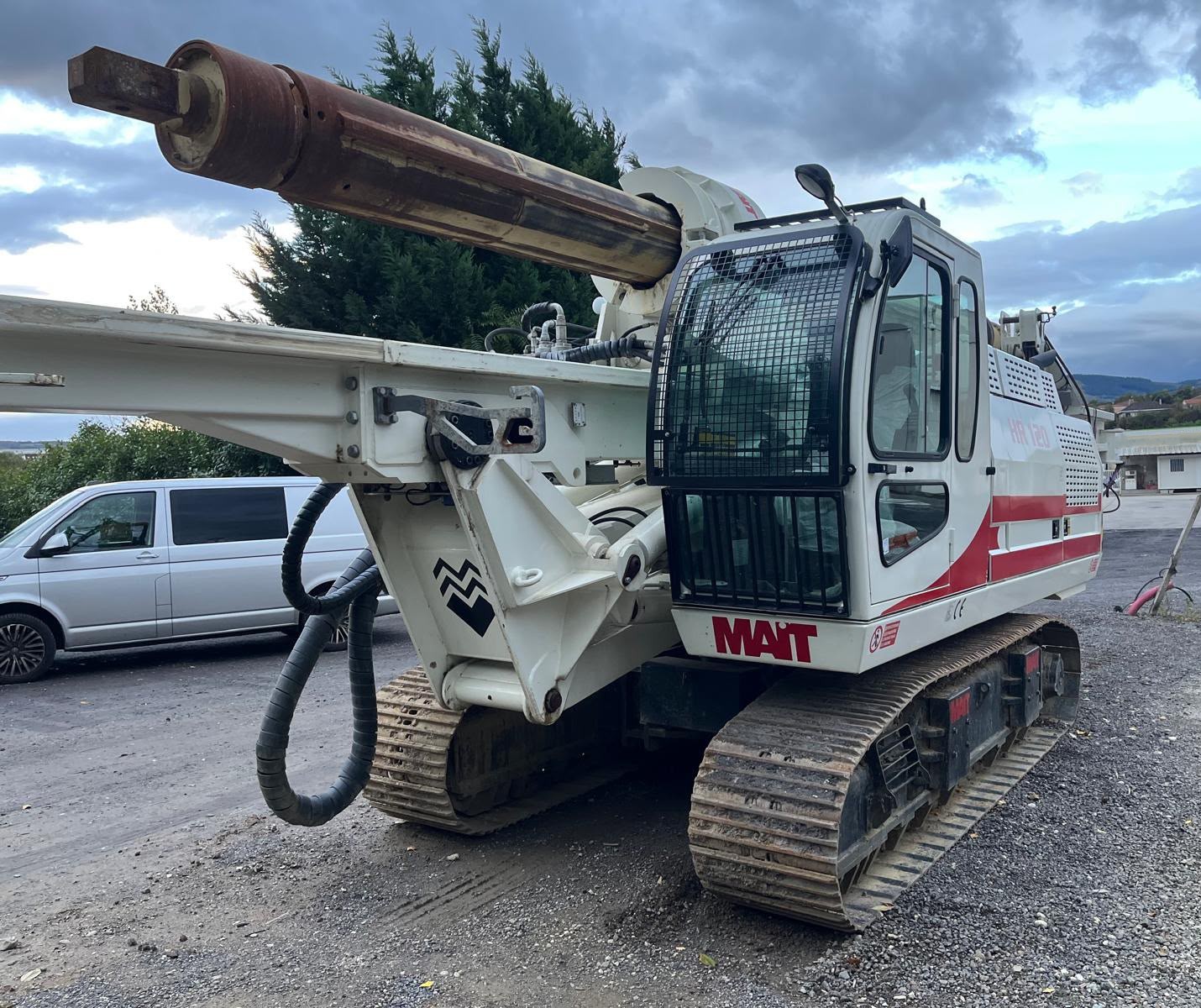

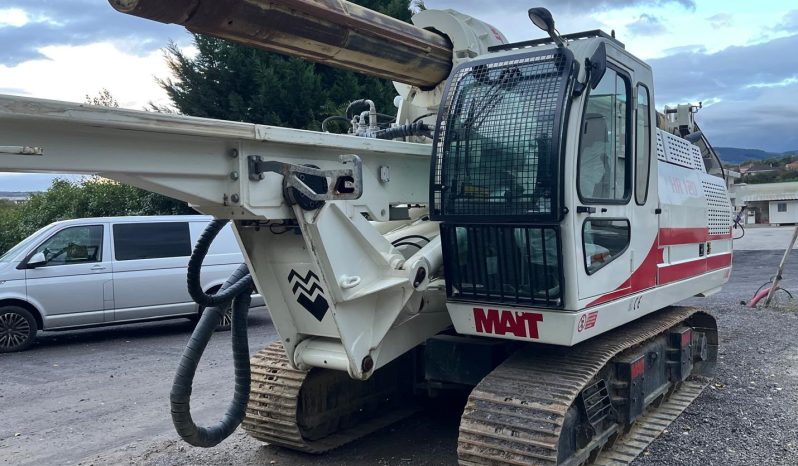

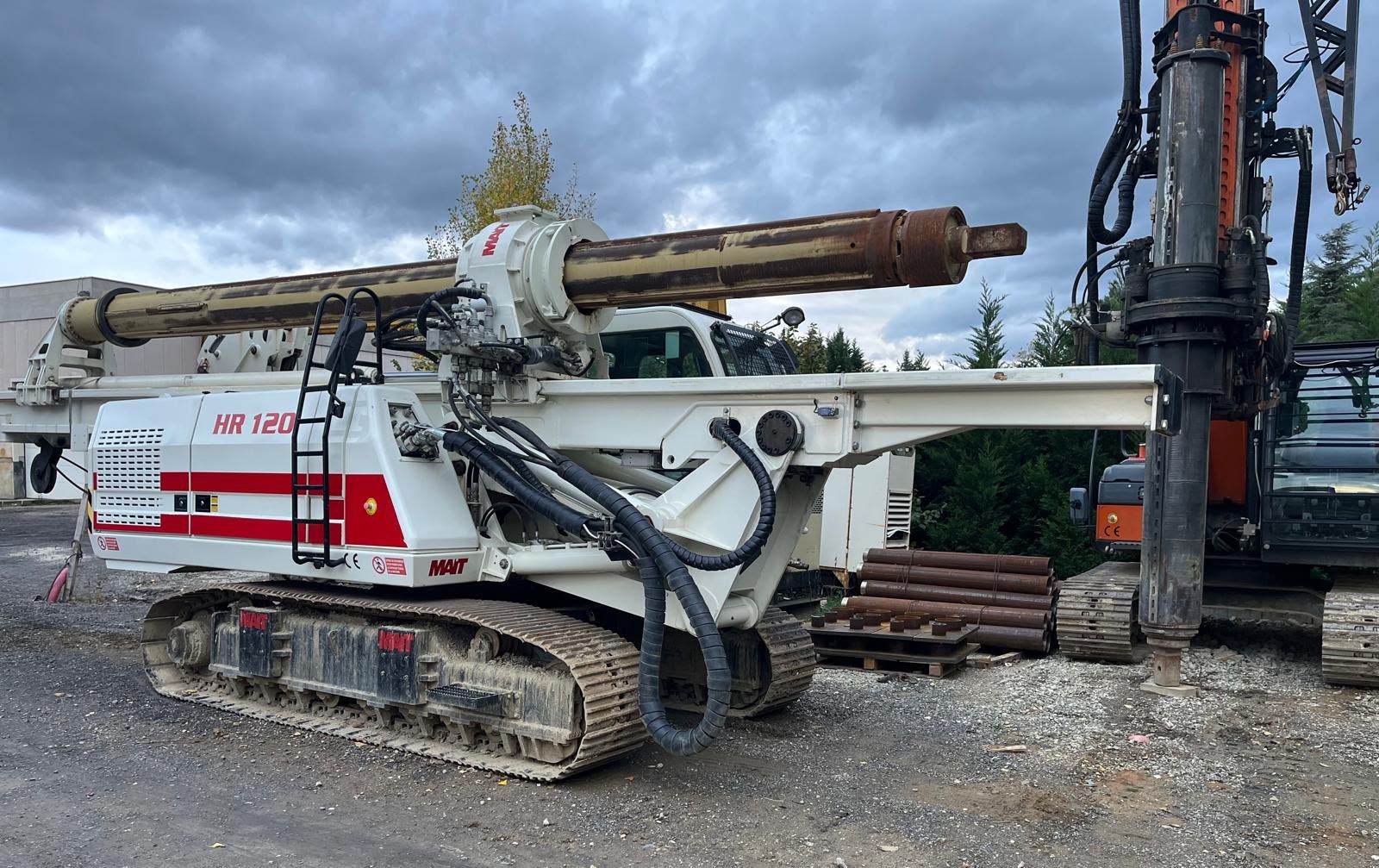

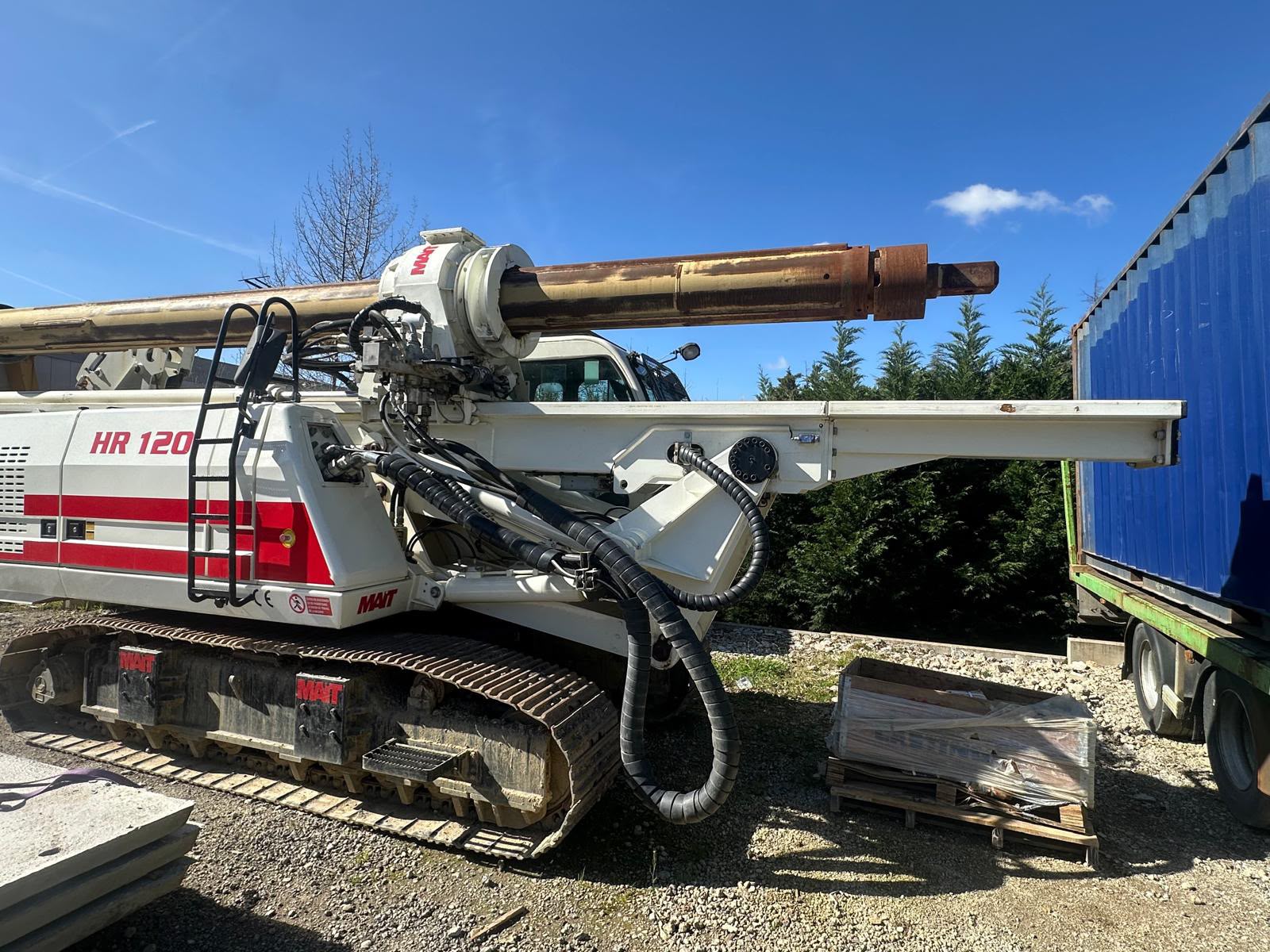

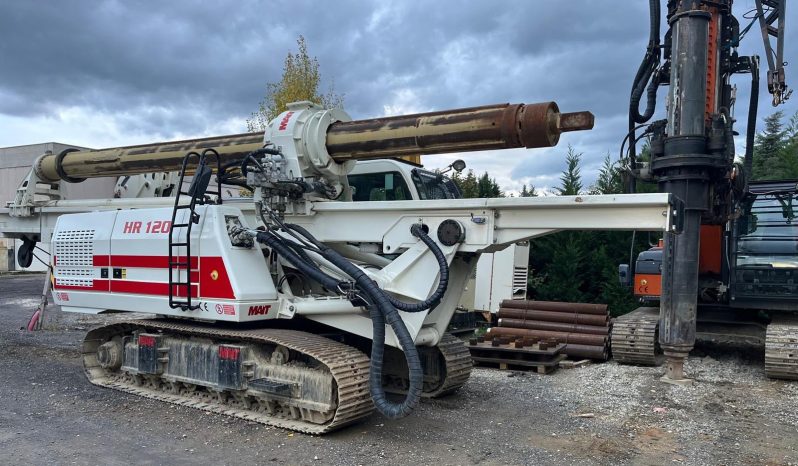

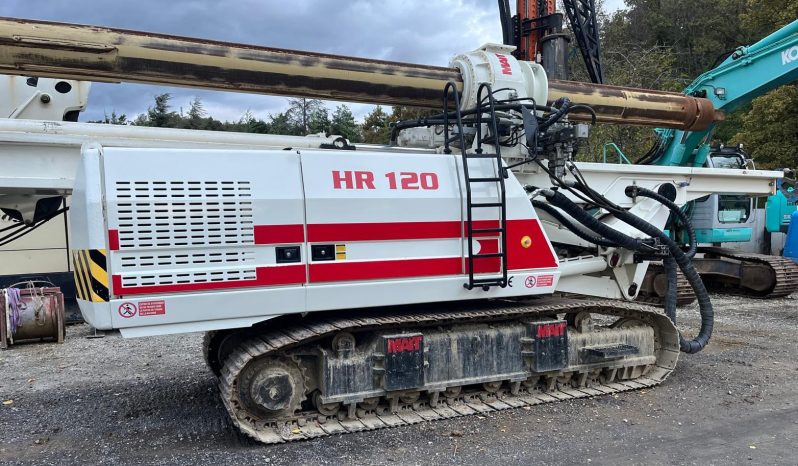

Especificaciones técnicas – Piloteadora MAIT HR120 (año 2016)

La MAIT HR120 es una perforadora rotativa hidráulica compacta y polivalente, diseñada para ejecución de pilotos con barrenas, cucharas y Kelly bar, muy usada en Colombia para fundaciones profundas en obra civil y edificación.

Características principales (modelo HR120 estándar)

Motor y potencia

  • Motor: Cummins QSB 6.7 (en algunas unidades puede venir Caterpillar 6.6 ACERT / 3056E )

  • Potencia: 129 kW (≈173–175 CV) a 2.200 rpm

Sistema rotativo (cabezal giratorio)

  • Par nominal: 120 kNm (≈12.000 daNm) a 10–36 rpm

  • Velocidad de descarga (spin-off): 160 rpm

Mástil y carrera

  • Versión CP (corta): carrera 2.500 mm (opcional 4.300 mm )

  • Versión THD (larga): carrera 10.000 mm

Empujes y tracciones nominales

  • Empuje máximo (CP): 150–160 kN

  • Tracción máxima (CP): 120–140 kN

  • En versión THD: empuje 180 kN , tracción 140 kN

Malacates (cabrestantes)

  • Malacate principal: 120 kN de tiro nominal

  • Malacate auxiliar: 72 kN de tiro nominal

Capacidades de fluidos

  • Tanque hidráulico: 460 litros

  • Tanque de combustible: 145 litros

Chasis y orugas

  • Extensibles de Orugas:

    • Longitud: 4,170–4,180 mm

    • Ancho: 2.500–3.600 mm (ajustable)

    • Zapatas: 600 mm

  • Peso aproximado: 28–34 toneladas , según configuración y accesorios

Capacidades de perforación (uso con Kelly, barrenas y cucharas)

  • diámetro máximo de piloto:

    • Con barrenas/cucharas: 450–1.300 mm (típicamente hasta 1,3 m )

    • Sin prolongación inferior del mástil: hasta 1.500 mm

  • Profundidad máxima de perforación:

    • Normalmente entre 35 y 42 m , dependiendo de la configuración y de la barra Kelly

  • En versiones CFA (barrena continua): diámetro hasta 600 mm , profundidad alrededor de 14 m en configuración estándar CFA

Configuración típica vendida en Colombia (2016)

En el mercado colombiano se han comercializado unidades HR120 año 2016 con:

  • Barra Kelly incluida para profundidades de 36–40 m

  • Motores Cummins o Caterpillar según lote de importación

  • Peso operativo cercano a 30–32 t con Kelly y accesorios

Existen registros de unidades HR120 2016 en el mercado internacional con horas de trabajo del orden de 7.900+ horas hacia 2025, lo que indica uso intensivo típico en proyectos de pilotos en Latinoamérica.
