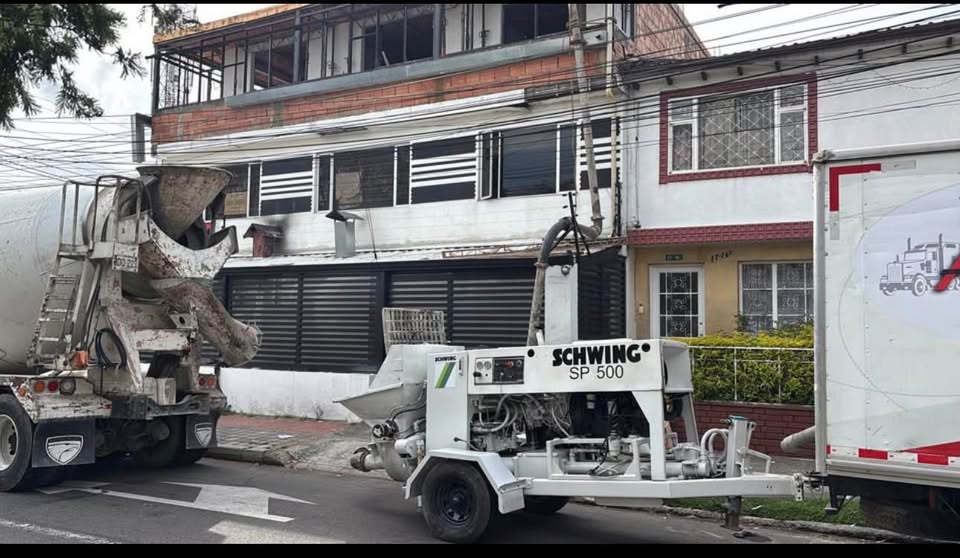

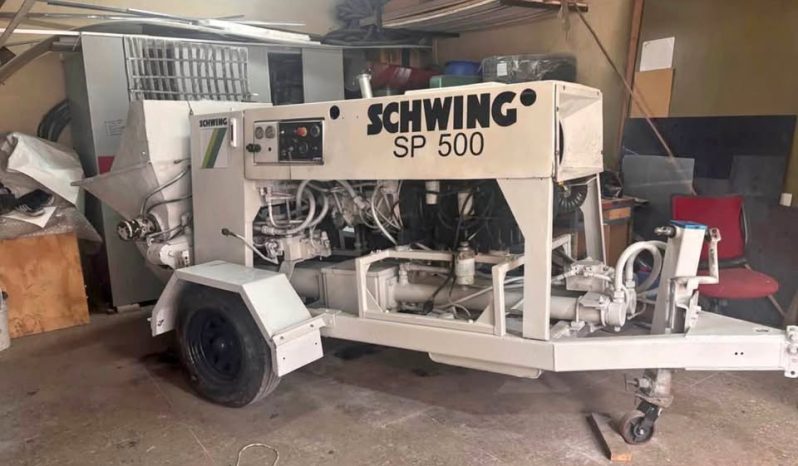

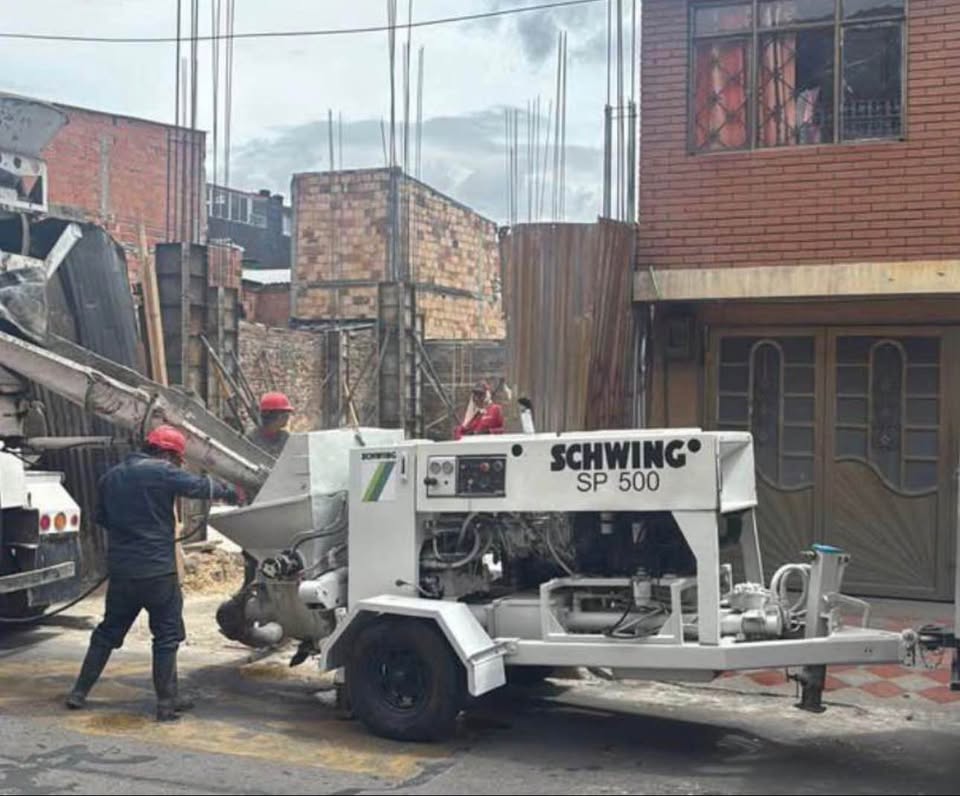

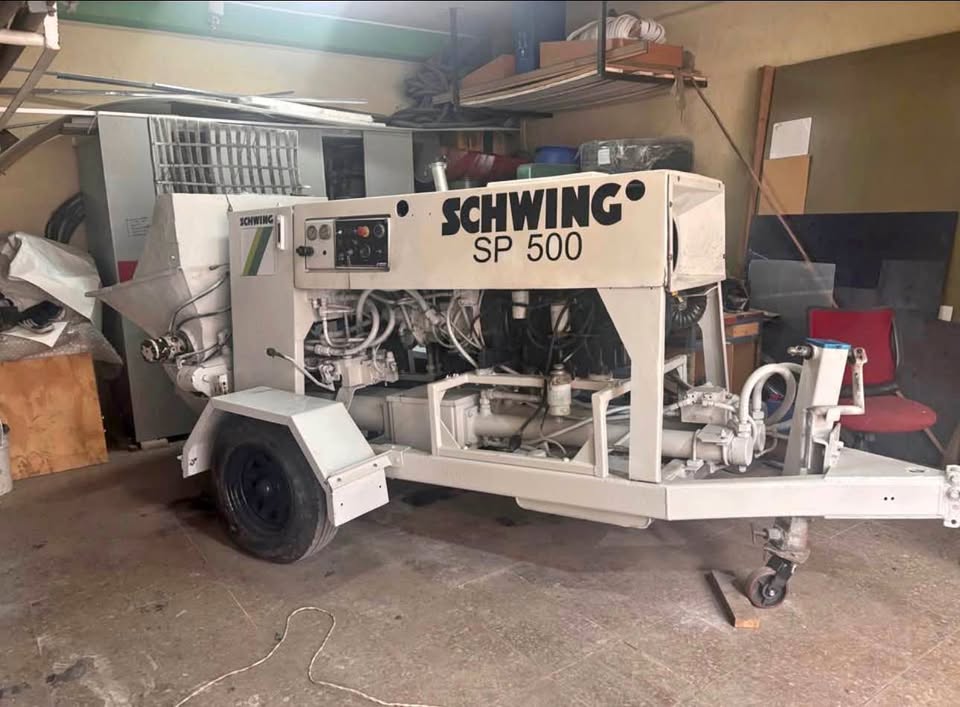

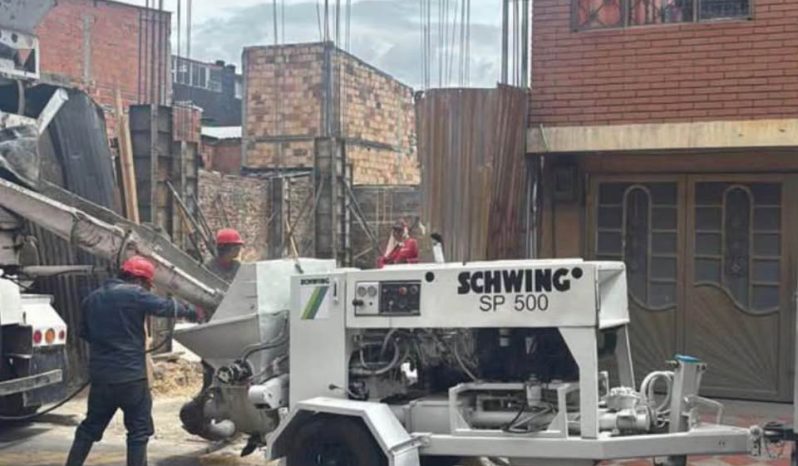

La Schwing SP 500 de 2007 es una bomba estacionaria de concreto sobre remolque, ideal para bombeo de concreto estructural, shotcrete y lechada. Para esa generación, lo más probable es que traiga motor Deutz Tier 2/Tier 3, no el CAT C4.4 que se asocia a unidades más recientes.ralphsconcrete+1

Datos técnicos clave

Parámetro Especificación SP 500 (versión diésel estándar)
Producción máxima teórica 35 m³/h (45 yd³/h) ralphsconcrete
Presión máxima en concreto 76 bar (1.100 psi) ralphsconcrete
Alcance horizontal máximo Aprox. 354 m / 1.160 ft, según mezcla y línea ralphsconcrete
Alcance vertical máximo Aprox. 100 m / 330 ft ralphsconcrete
Cilindros de concreto 150 mm de diámetro x 1.000 mm de carrera ralphsconcrete
Pistón/diferencial 80/50 mm ralphsconcrete
Salida de concreto 125 mm (5") ralphsconcrete
Válvula de concreto Long Rock Valve (L-Rock) ralphsconcrete
Emboladas máximas 32,5 por minuto ralphsconcrete
Tamaño máximo de agregado 38 mm (1,5") ralphsconcrete
Sistema hidráulico Circuito abierto, doble circuito ralphsconcrete+1
Bomba hidráulica principal Rexroth A11VO95 ralphsconcrete
Presión hidráulica 266–267 bar pdf.directindustry+1
Tanque hidráulico 190–238 L, según versión/configuración ralphsconcrete+1
Control de volumen Variable, de 0 a máximo ralphsconcrete

Motor y chasis — versión 2007

Para una unidad 2007 con procedencia EE. UU., la configuración más frecuente fue:

Componente Dato
Motor Tier 2 Deutz BF4L2011, 72 HP / 54 kW ralphsconcrete
Motor Tier 3 Deutz TCD2011 L04i, 72 HP / 54 kW ralphsconcrete
Tanque de combustible 75–76 L ralphsconcrete+1
Eje Sencillo, capacidad 2.722–3.175 kg según versión ralphsconcrete+1
Frenos Eléctricos ralphsconcrete
Estabilizadores Patas manuales ralphsconcrete
Control remoto Cable de 30 m ralphsconcrete
Peso aproximado 2.495–3.152 kg según versión y equipamiento ralphsconcrete+1
Dimensiones típicas Aprox. 4,22–4,37 m largo; 1,68–1,73 m ancho; 1,93–2,21 m alto
